GPX形式のストリングスをGoogle Earthに表示して、さらに縦断図を表示するには?

Google Earthは、俯瞰図に分類されるものです。
緯度経度のデータに加えて標高データも持ち得ているのがGPX形式のデータです。
しかし、標高データを縦断図みたいに見る方法はないのでしょうか?
実は、簡単です。

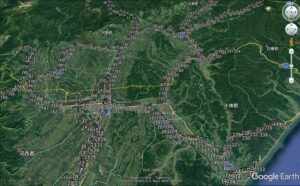

▼手順-1 GPX形式のファイルのトラックデータをGoogle Earthにドロップすると、このようなストリングスを描きます。
20190311_201052
20190311_201052 posted by (C)ミント専門官
▼手順-2 サイドバーにあるストリングスのデータ(ここではGPSdevice)を右クリックし、”高度プロファイルを表示”を左クリック。完了です!
20190311_201108
20190311_201108 posted by (C)ミント専門官
▼手順-3 画面の下の方から湧き上がってきます。縦断図上のスライダ(縦線)は俯瞰図の赤矢印と連動するので、動かして遊んでみることです。高度、勾配、時速などが一目瞭然です。
20190311_201254
20190311_201254 posted by (C)ミント専門官
!忠告ですが、車の運転データをGPXファイルとして誰かに渡した場合、
スピード超過している部分が、ありのままに暴露されてしまうので注意が必要です。
なお、この画像には国道のKPを100mごとに表示してあります。
KLM形式のデータですが、これもGoogle Earthにドロップするだけです。
気が向いたら、全道データを作って公開します。
が、しないかも知れません。
